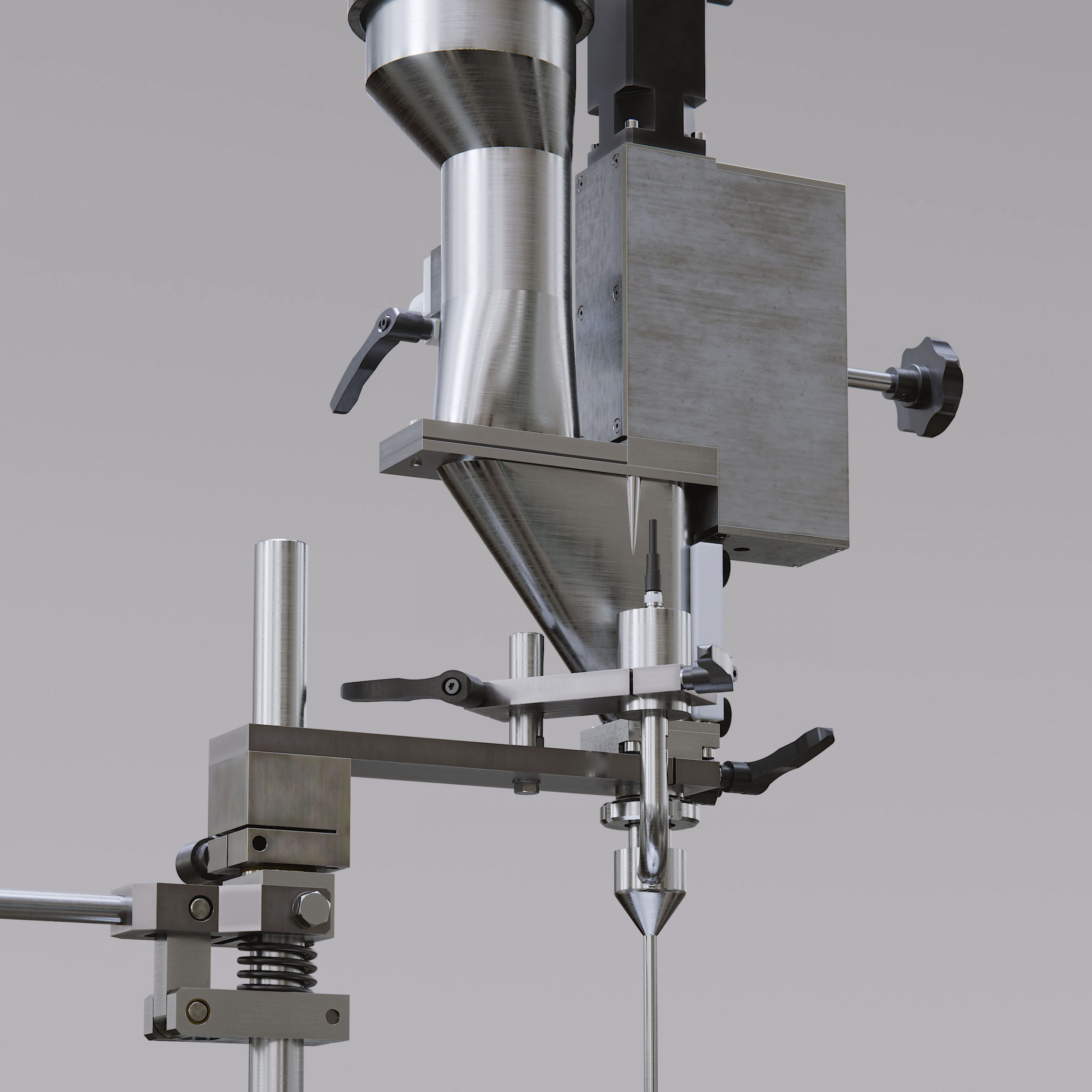

Vertikal-Mikro-
Schneckendosierer
SD230
Zur Dosierung von Pulver und feinen Granulaten.
Das Kompaktgerät für 1- bis 4-bahnigen Einsatz.
Produktbereiche
mit Produktbeispielen
Pulver
0,5 – ca. 50 ml
z.B. Pharmaprodukte, Salz, Zucker, Gewürze, Instantkaffee, Waschmittel, Fleckensalz, Samen,…
Granulate
0,5 – ca. 50 ml
z.B. Pharmaprodukte, Suppenpulver, Milchpulver, Cappuccino, Kaffeeweißer, Backhefe,…
Einsatzbereiche
praktische Anwendung
Pharma
KOsmetik
lebensmittel
chemie
Funktions-
beschreibung
So arbeitet die Maschine
Die Schneckendosierung Typ 230 ist eine vertikale Schneckendosierung. Sie wird auf Grund ihrer kompakten Bauweise als Mehrfachdosierung eingesetzt, kann aber auch als Simplex-Dosierung verwendet werden.
Jede Dosierung hat einen eigenen Antriebsmotor.
Hier stehen wahlweise 2 Varianten zur Verfügung:
- Drehstrommotor mit Frequenzsteuerung
- Servomotor mit Servoregler
Die Stromversorgung und Steuerung erfolgt entweder von einem zentralen Schaltschrank der Verpackungsmaschine oder von einem der jeweiligen Dosierung zugeordneten Schaltschrank.
Die Schneckenabmaße ergeben sich durch die Füllmenge, Produkteigenschaften, Beutelgröße und die geforderte Leistung.
Der einfache Austausch der Schnecken wird durch Standardisierung der Aufnahme gewährleistet.
Beim Einsatz in einer Verpackungsmaschine kann sowohl in ein Füllrohr als auch direkt in den Beutel dosiert werden.
Leistungsmerkmale
| Dosierbereich | von 0,5 ml bis 50 ml |
| Ausbringung | bis zu 180 Dosierungen/min |
| Elektr. Anschlusswert | ca. 0,18KW je Bahn |
| Netzanschluss Standard | 400V/3/N/PE/50Hz |
| Schutzart | IP 54 |
| Gewicht | ca. 13 kg |
| Farbe Standard | Edelstahl – Alu |
Technische Details
- Im Baukastensystem aufgebaut
- Kompakte, robuste, langlebige Konstruktion
- Für Schnecken von Ø8 bis max. Ø20 mm
- Alle mit dem Produkt in Berührung
kommenden Teile sind aus Edelstahl oder anderem zugelassenem Werkstoff. - Schnelle und einfache Reinigungsmöglichkeit
- Als Einzelgerät oder mehrbahnig (ab 60 mm Stichmaß!) einzusetzen
- Mit regelbarer Schneckendrehzahl 700-2500 U/min.
- Für Taktgeschwindigkeiten bis 3 pro Sekunde
- Schneller Formatwechsel
- Wartungsarm
- Die Dosiereinheit entspricht den aktuellen CE-Richtlinien
Optionen
- Tendenzsteuerung in Kombination mit einer Waage
- Gesteuerte Horizontalzuführschnecke
- Belüftungs- und Begasungseinrichtungen
- Spezialdosierschneckensätze
- verschiedene Schneckenabschlußsysteme, z.B. Wurftellerausführung für freifließende Produkte
