Stickpack Form-, Füll- und Verschließmaschine
SB51-1T
Für rauchfreie Oraltabak-Portionsverpackungen in Filterfolie.
1-bahnig
Produktbereiche
mit Produktbeispielen
Dry Tobacco
< 36% Feuchtigkeit
Trockener Tabak – wird nach dem Verpacken
gegebenenfalls angefeuchtet
Wet Tobacco
> 36% Feuchtigkeit
Feuchter Tabak mit mehr als
36% Feuchtigkeit – mit und ohne Nachbefeuchtung
All White
3% – 55% Feuchtigkeit
Nikotinpulver
von 3%-55% Feuchtigkeit
Einsatzbereiche
praktische Anwendung
SNUS
Funktions-
beschreibung
So arbeitet die Maschine

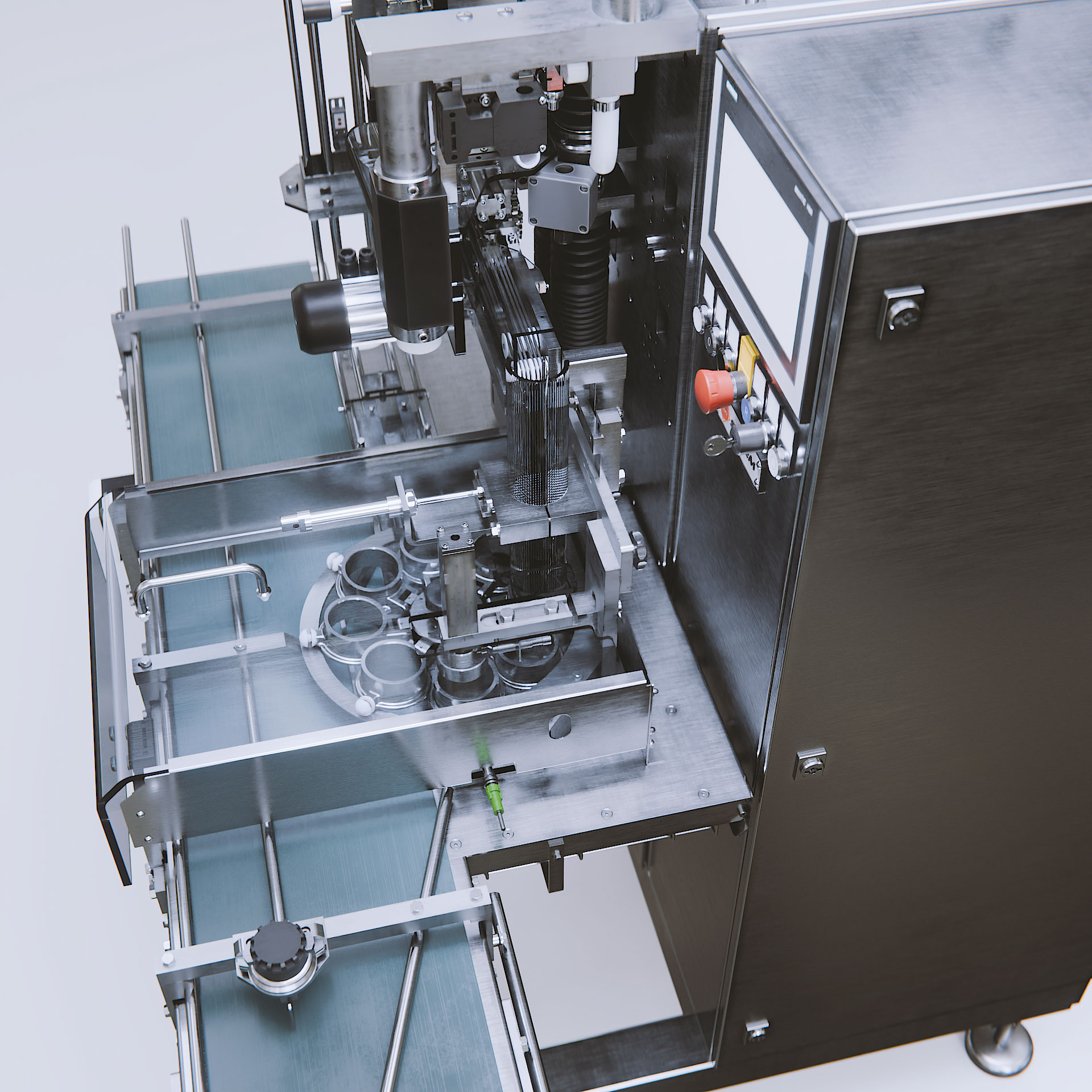

Die Beutelmaschine SB51-1T ist eine vertikal arbeitende, vollautomatische Form-, Füll- und Verschließmaschine zur Herstellung von Kleinschlauchbeutelpackungen, “Stickpack” genannt.
Die Maschine verarbeitet verschiedene Vliesarten von der Flachfolienrolle.
In einer Folge von Einzeloperationen wird die Flachfolie von der Rolle abgezogen, während des vertikalen Transportes zu einem Schlauch geformt und längsgeschweißt, gefüllt, quergeschweißt und vom Strang abgetrennt.
Die SB51-1T ist eine 1-bahnige Maschine.
Leistungsmerkmale
| Beutelbreite Standard | 12 / 14 / 18 mm |
| Beutelsonderbreite | auf Anfrage |
| Beutellänge | min. 30 mm / max. 38 mm |
| Beutelsonderlänge | bis 41 mm |
| Füllmenge pro Beutel | ca 0,2 – 1,2g einstellbar |
| Ausbringung Beutel/min | bis zu 325/min |
| Anzahl Bahnen | 1 |
| Folien – Rollendurchmesser | max. 400 mm |
| Folien – Kerndurchmesser | 70 / 76 mm |
| Siegelkraft | bis 1000 N |
| Luftanschluss | 6 bar |
| Elektr. Anschlusswert | ca 2,5 KW |
| Netzanschluss Standard | 400V/3/N/PE/50Hz |
| Schutzart | IP 54 |
| Gewicht | ca. 500 kg |
| Farbe Standard | Edelstahl – Alu |
| Verarbeitbare Folien | Nonwoven Vlies, Papierfolien, Spezialfolien |
Technische Details
- Maschine in Edelstahl – rostfrei
- Siemens SPS
- Folienüberwachung (Ende + Riss)
- Servoantrieb Folienabzug
- Siegeldruck mechanisch + Luftfeder
- Regelbare Füllmenge
- Regelbare Anfeuchtung der Sticks
- Produktüberwachung + autom. Nachfüllung
- -Stopp- bei fehlendem Produkt oder Folie
- Anzeige aller Störungen
- Stufenlos regelbare Leistung elektromechanisch
- Abzählung der Sticks in Dosen
- Automatisches Dosenhandling
- Schnellwechselformatsatz
Optionen
- Dosen- und Deckelzufuhr
- Deckelverschließer
- Banderolieren, Etikettieren
- Kontrollwiegen
- Dosenendverpackung (Einschrumpfung)
