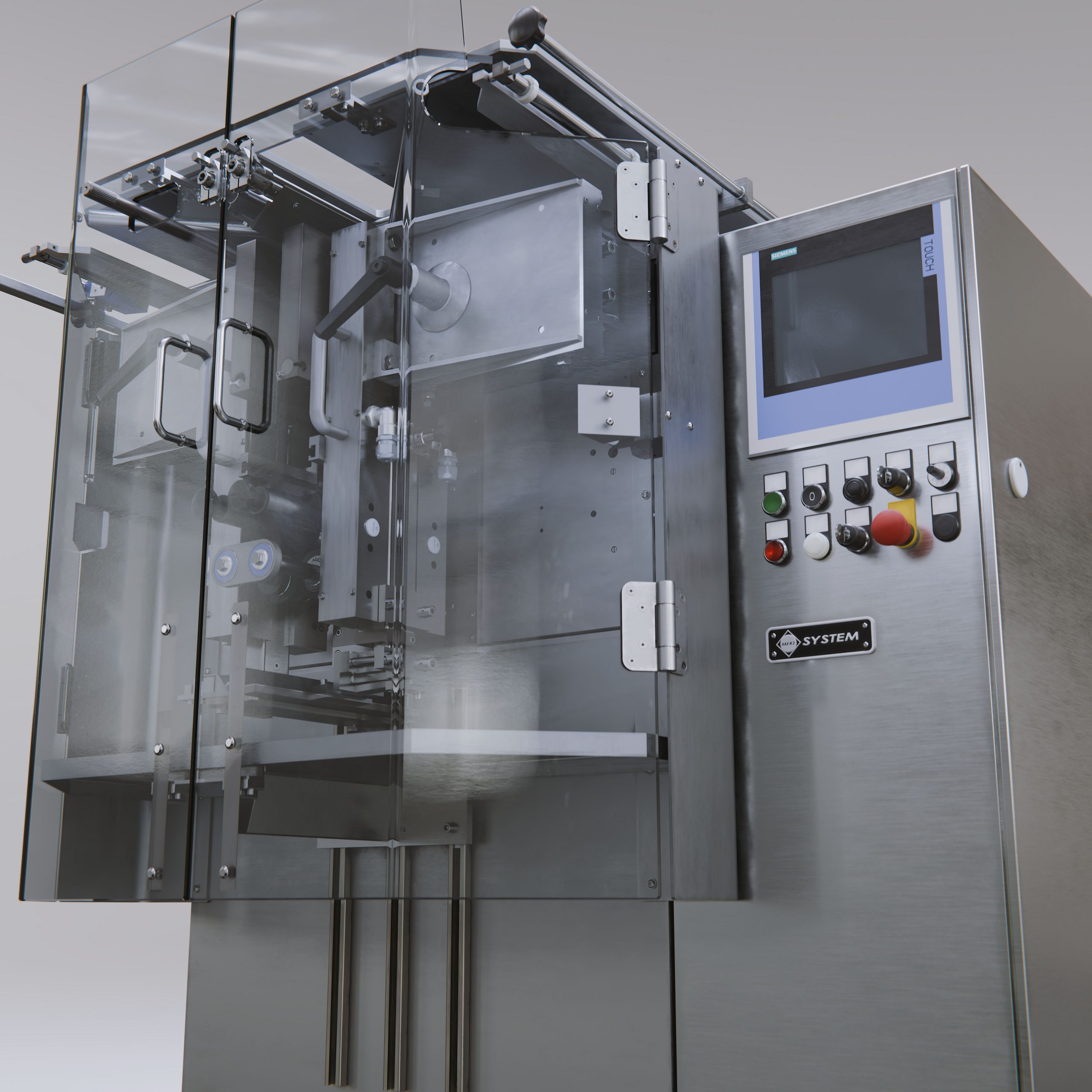

Vertikale Form-, Füll- und Verschließmaschine für Drei- und Vierseiten-Siegelrandbeutel
MP2
Die kleine Maschine mit der großen Flexibilität
Produktbereiche
mit Produktbeispielen
Flüssigkeiten
0,5 – 180 ml
z.B. Shampoo, Kosmetikproben, Badeextrakt,
Wassereis, Öl, Kaffeesahne, Impfstoffe,…
Cremes
0,5 – 180 ml
z.B. Hautcremeproben, Senf,
Mayonnaise, Ketchup, Fette, Gel,…
Pulver
0,2 – 250 ml
z.B. Pharmaprodukte, Pudding, Suppen, Milchpulver, Cappuccino, Instantkaffee, Kaffeeweißer,…
Granulate
0,2 – 250 ml
z.B. Pharmaprodukte, Salz, Zucker, Gewürze, Backhefe, Tabak, Waschmittel, Fleckensalz, Samen,…
Stückgüter
klein
z.B. Bonbons, Nüsse, Süßstofftabletten, Kugelschreiberminen, Teststreifen, chirurgisches Nahtmaterial,…
Tücher
alle Größen
z.B. Tupfer, Erfrischungstücher, Scheibenreinigungstücher, Brillenputztücher, Doppelkammerbeutel, Baumwolltücher,…
Einsatzbereiche
praktische Anwendung
Pharma
KOsmetik
lebensmittel
chemie
Funktions-
beschreibung
So arbeitet die Maschine
Die Beutelmaschine MP2 ist eine vertikal arbeitende, vollautomatische Form-, Füll- und Verschließmaschine zur Herstellung von Drei- und Vierseiten-Siegelrandbeuteln.
Die Maschine verarbeitet flexible Verbundfolien von einer oder wahlweise von zwei Rollen. In einer Folge von Einzeloperationen wird die Flachfolie von der Rolle abgezogen, mittig Iängsgetrennt, die beiden Hälften über ein Umlenkdreieck, voreinander geführt und in U-Form geschweißt.
Der so entstandene Leerbeutel wird nun gefüllt, um eine Beutellänge vertikal weiter transportiert, oben verschlossen und abgeschnitten.
Eine Fotozellensteuerung sorgt dabei für die exakte Druckbildpositionierung.
Die MP2 ist eine universelle Basismaschine zur Beutelherstellung. In Kombination mit verschiedenen Produktzuführungen und Dosierungen kann ein breites Spektrum an Produkten verpackt werden.
Leistungsmerkmale
| Beutelbreite Standard | 15 – 160 mm |
| Beutelsonderbreite | bis 240 mm |
| Beutellänge | 15 – 200 mm |
| Füllmenge pro Beutel | 0,2 – 250 ml |
| Leistung Takte/min | bis 100 pro Bahn |
| Ausbringung Beutel/min | bis zu 100 pro Bahn |
| Anzahl Bahnen | 1 – 6 |
| Folien – Rollendurchmesser | max. 500 mm |
| Folien – Rollenbreite | max. 520 mm |
| Folien – Kerndurchmesser | 70 / 76 mm |
| Siegelkraft | bis 20000 N |
| Luftanschluss | 6 bar |
| Elektr. Anschlusswert | ca. 4 KW |
| Netzanschluss Standard | 400V/3/N/PE/50Hz |
| Schutzart | IP 54 |
| Gewicht | ca. 1000 kg |
| Farbe Standard | silber |
| Verarbeitbare Folien | alle gängigen, heißsiegelfähigen, Verbundfolien |
Technische Details
- Baukastensystem
- Kompakte Bauweise, geringe Standfläche
- Siemens SPS S7
- Robuste, langlebige Konstruktion
- GMP gerechte Balkonbauweise
- Produktschonend durch geringe Fallhöhe
- Werkzeugträger 90° aufschwenkbar
- Schneller Formatwechsel
- Bedienungsfreundlich
- Sehr niedriger Geräuschpegel
- Hoher Siegeldruck, über Hydrozylinder einstellbar
- Servicefreundlich und wartungsarm
- Leistungsstark, hohe Ausbringung
- Hervorragendes Preis-/Leistungsverhältnis
Optionen
- Allen Bradley SPS und HMI
- Sonderspannung / Trafo
- Stanzen für Aufreißkerbe und Einreißschlitz
- Codierung Kaltprägung in Siegelnaht
- Codierung Heißprägung, Thermo, Ink-Jet
- Konturstanzung, Eurolochung
- Automatische Bahnkantensteuerung
- Kettenpackungen
- Begasungseinrichtung
- Staubabsaugungseinrichung
- Beutel Sammel- und Übergabeeinrichtungen
- Weiterverpackung halb- oder vollautomatisch
- Produktzuführungssysteme
- Pharma – Ausführung
- Für alle Einsatzbereiche stehen entsprechende, leicht zu wechselnde Dosier- und Zusatzgeräte, zur Verfügung.
- Komplett – Anlagen / Linien
- ohne SPS möglich
